双面シールカートリッジメカニカルシール JG328

製品詳細

起源の場所: チェジアン,中国

ブランド名: JG

証明: FDA certificate

モデル番号: 328

支払いと送料の条件

最小注文数量: 1pcs

価格: USD

パッケージの詳細: 白い箱

受渡し時間: 3~10DAYS

支払条件: T/T,ウェスタンユニオン,マネーグラム

供給の能力: 1000個

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:

適用する:	混ぜ合わせ器メカニカルシール	サイズ:	25~120mm
HSコード:	8484200090	圧力:	4Mpaまで
温度:	-40~220°C	スピード:	25m/s

適用する:	混ぜ合わせ器メカニカルシール
サイズ:	25~120mm
HSコード:	8484200090
圧力:	4Mpaまで
温度:	-40~220°C
スピード:	25m/s

記述

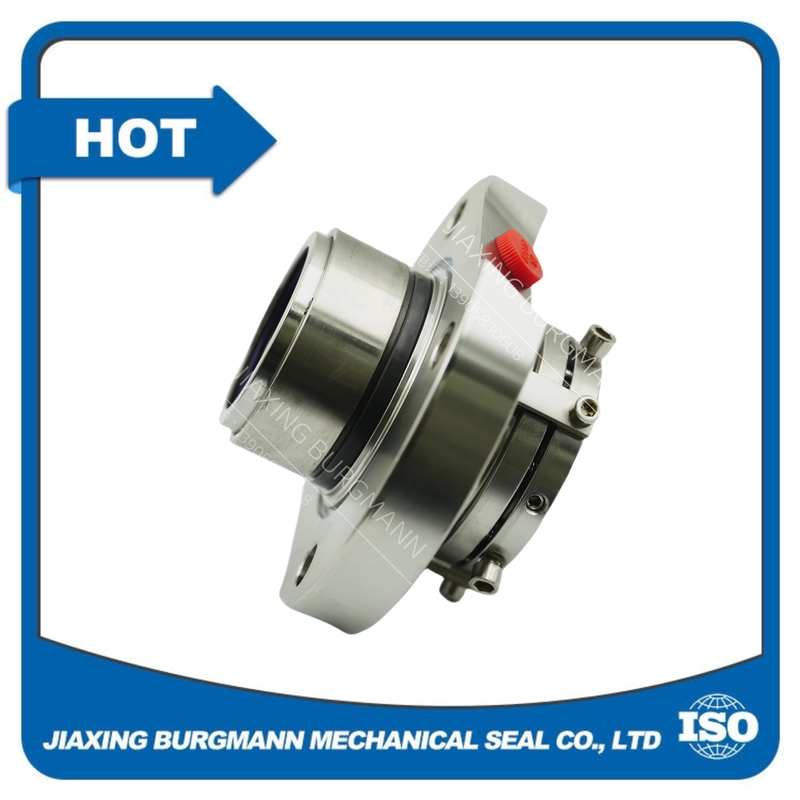

双面シールカートリッジメカニカルシール JG328

双面シールカートリッジメカニカルシール JG328

1概要わかった
双端顔カートリッジの機械密封は,様々な産業分野で広く使用されている高効率で信頼性の高い密封装置です.単端顔機械密封とは異なり,密封面が2組あるこのタイプの機械密封器は,工場で完成したユニットに組み立てられ,機器への設置を迅速かつ簡単にする.,インストールエラーや時間がかかるデバッグプロセスを大幅に削減しますわかった
2構造的特徴わかった
2.1 双密封面わかった
双端シールカートリッジの最も顕著な特徴は,シール面が2つある.この2つの面は連続して配置され,二重バリアシールシステムを形成する.内密封面は直接ポンプメディアに接触します外部の密封面は,主に内部の媒体の外環境への漏れを防止したり,ポンプされた媒体を外部の腐食性または有害物質から隔離するために使用されます..わかった
2.2 カートリッジ設計わかった
カートリッジ設計で,シール面,スプリング,Oリング,駆動メカニズムを含むすべての部品が,単一のカートリッジユニットに組み立てられている.このデザインは,全体として簡単に交換することができますまた,カートリッジ構造により内部部品の保護が改善され,密封性能に対する外部要因の影響が軽減されます.わかった
2.3 春季補償メカニズムわかった
組み込みのスプリング補償メカニズムは,密封面間の接触圧を自動的に調整することができます.スプリングが動いているリングを軸的に動かすことができる適切な密封力を維持し,機械密封の長期的信頼性の高い動作を保証します.わかった
3作業原理わかった
機械的なシールが2つのシール面の間に薄い液体フィルムを形成する原理に基づいています.メカニカルシール内の動的および静的リングは相対的に回転します. スプリング力が動力環を静力環に押しつけ,2つの密封面の間に一定の圧力が維持されます.密封面の間に薄い液体フィルムが形成されます.密封面間の摩擦と磨きを軽減する潤滑剤として作用する圧縮された介質の漏れを阻害する.両端面密封装置の場合,両面密封装置は協調して動作する.内部密封面は,機器の内部に介質を密封する適切なバリア液 (使用する場合) と組み合わせた外密封面密封効果をさらに強化し,介質が外へ流出したり,外部汚染物質が機器に入ることを防ぐ.わかった
4キーパラメータわかった
4.1 定位圧力わかった

最大動作圧: 一般的には0.1MPaから5MPaの範囲です.高圧モデルは,特定の設計およびアプリケーション要件に応じて,最大10MPaまたはそれ以上にも達することができます.わかった


圧力差分: 密封面の両側間の圧力差は,機械密封の正常な動作を確保するために,指定範囲内である必要があります.圧力差が過度に大きいため密封構造が故障するのを防ぐため,一定の圧力差に耐えるように設計されています..わかった

4.2 温度範囲わかった

低温 制限: 通常は -40°C の低温で動作し,特殊な材料と設計により,冷凍用途では -196°C のようなさらに低温環境でも動作することができます.わかった


高温 制限: 一般的な用途では,上限温度は約200°Cです.しかし,高温耐性材料と冷却手段を使用すると,温度が400°C以上の環境で使用可能.わかった

4.3 速度指定わかった

最大回転速度: 通常,回転速は500rpmから5000rpmまで処理できます.高速型は,高速遠心ポンプなどの高速回転速度を必要とするアプリケーションで利用できます.,速度は1万回/分まで達しますわかった

4.4 シャフト直径わかった

適用可能なシャフト直径範囲: 通常は,直径が10mmから200mmの軸に使用できます. 異なるモデルは,異なる設備のニーズを満たすために,さまざまな軸直径に適合するように設計されています.わかった

4.5 材料の選択わかった

密封面材: 一般的な材料には,シリコンカーバイド (SiC),ウランカーバイド (WC),炭素グラフィットがあります.シリコンカーバイドは高硬さ,耐磨性,化学的安定性があります.高速および高圧アプリケーションに適しているタングメンカービッドは,また,優れた耐磨性と機械的強度を持っています. 炭素グラフィットは,良い自己潤滑性を持っています.密封面間の摩擦と磨きを減らすのに有益である.わかった


エラストマー材料: Oリングや他のエラストメア部品は,通常,ナトリルゴム (NBR),フッ素ゴム (FKM),エチレンプロピレンダイエンモノマーゴム (EPDM) のような材料で作られています.NBRは,一般の油性メディアに適しています.FKMは高温,化学物質,油に優れた耐性を有し,EPDMは主に水と蒸気を含むアプリケーションで使用されます.わかった

5応用分野わかった
5.1 石油化学産業わかった
石油化学産業では,水素,酸,塩基などの様々な腐食性,燃焼性,爆発性メディアを密封するためにポンプ,原子炉,圧縮機で使用されています.二重バリア密封構造は,効果的に危険なメディアの漏れを防ぐことができます生産の安全と環境保護を保障する.わかった
5.2 製薬産業わかった
高度の衛生と密封の要件が要求される医薬品生産において製造プロセスが汚染から自由であることを保証するために,両端の顔カートリッジの機械的なシールが使用されます.製薬炉や遠心分離機などの機器に適用され,プロセス流体を密封し,製品の品質を維持します.わかった
5.3 食品・飲料産業わかった
食品 飲料 産業 の 厳格 な 衛生 基準 に 従う ため,これらの 機械 密封 器 は 食品 飲料 加工 の ポンプ や ミキサー に 用い られ て い ます.メカニカルシールに食品級の材料を使用することで,生産過程で製品に汚染が起こらないようにします..わかった
5.4 発電産業わかった
発電所では,ボイラー給水,冷却水,その他のシステムのためのポンプに使用されます.双端顔カートリッジの機械密封の高い信頼性と長い使用寿命は,発電設備の安定した動作を保証することができます.わかった
6メンテナンスの注意事項わかった
6.1 定期的な検査わかった
メカニカルシールの漏れ状態を定期的にチェックします. 漏れ量が少なければ正常ですが,漏れが指定値を超えると,メカニカルシールに問題がある可能性があることを示しています密封面の磨きやエラストーマー部品の損傷などわかった
6.2 潤滑と冷却わかった
メカニカルシールの適切な潤滑と冷却を保証する.いくつかのアプリケーションでは,適切なバリア液を使用し,その流量,圧力,温度を定期的に監視し調整する必要がありますさらに,機械式密封機が高温環境で使用される場合,密封部品の過熱を防ぐために効果的な冷却措置を講じなければならない.わかった
6.3 破損した部品の交換わかった
密封面や他の部品がひどく磨かれた場合,すぐに交換する必要があります.メカニカルシールの性能と信頼性を確保するために,製造者のオリジナル部品を使用することが推奨されます..わかった
結論として,両端顔カートリッジの機械的なシール, 優れたシール性能, 容易な設置, 適用されるパラメータの幅広い,様々な産業プロセスにおいて重要な役割を果たしますそのパラメータと特徴を理解することは,正しい選択,設置,運用,保守に不可欠です.産業機器の安全かつ効率的な運用を保証する.
