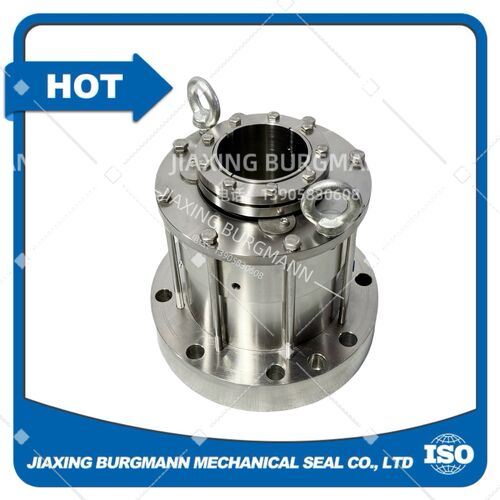

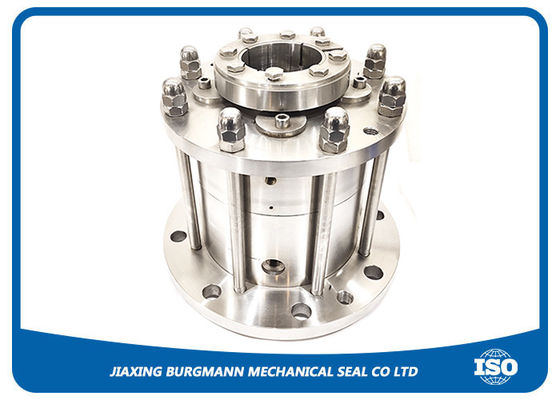

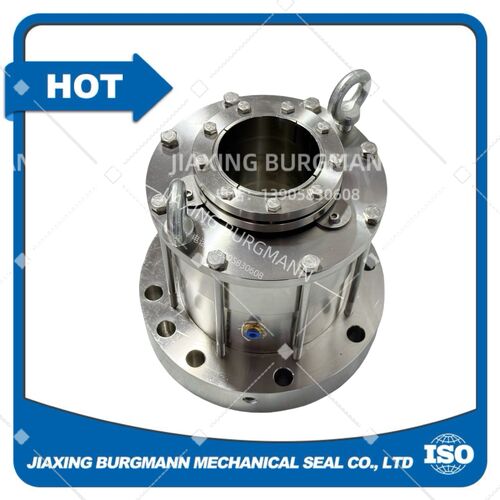

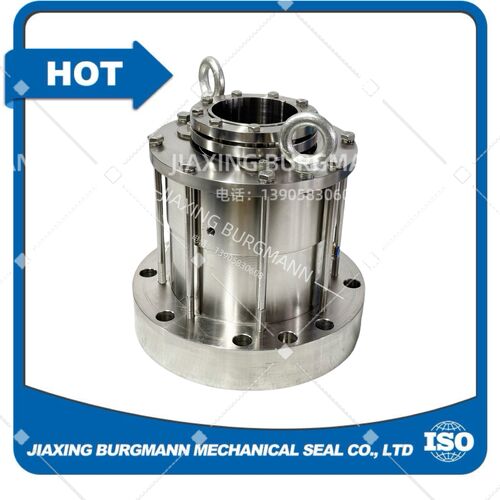

1. 安全と設置前準備 1.1 安全上の注意 ・ロックアウト/タグアウト：リアクター/アジテーターが電源から切断され、完全に減圧され、内部媒体がすべて排出・洗浄されていることを確認してください。 ・個人用保護具（PPE）：汚染や怪我を防ぐため、耐薬品性手袋、安全ゴーグル、清潔な作業服を着用してください。 ・環境：清潔で乾燥した、ほこりのない作業スペースを維持してください。シール面に粒子が入らないようにしてください。 1.2 部品と寸法の検査 ・モデルの確認：シールタイプ、サイズ、材質が装置の仕様（軸径、シールチャンバー寸法、圧力/温度定格）と一致していることを確認してください。 ・部品の点検：回転リング、固定リング、スプリング、Oリング、軸スリーブ、グランド、ファスナーを点検してください。ひび割れ、欠け、傷、変形、腐食のある部品は拒否してください。 ・軸とチャンバーの公差： ・軸外径公差：±0.05 mm (±0.002 インチ) ・軸ラジアルランアウト：≤ 0.1 mm T.I.R. ・軸アキシャルフロート：≤ 0.13 mm (0.005 インチ) ・シールチャンバー面と軸の中心線との直角度：≤ 0.0005 インチ/インチ (0.5 μm/mm) ・軸表面粗さ：≤ 1.6 μm; 軸公差：h8 ・軸スリーブ端には3×20°の滑らかな面取りが必要です 1.3 徹底的な洗浄 ・軸、スリーブ、シールチャンバー、フランジ面、グランドをアルコールまたはアセトンで洗浄し、油、グリース、ゴミをすべて除去してください。 ・シール面（回転リング/固定リング）を糸くずの出ない柔らかい布で拭いてください。研磨された面には絶対に触れたり傷つけたりしないでください。 ・すべての工具を洗浄し、汚染を避けてください。 1.4 潤滑 ・以下の箇所に薄く、適合性のある潤滑剤（食品グレードシリコーングリース、清潔な機械油、またはメーカー推奨の潤滑剤）を塗布してください： ・軸/スリーブ表面 ・Oリングと二次シール ・回転リングと固定リングの接合面 ・注意：EPDM、ブチル、またはFKMのOリングには、不適合な鉱物油を避けてください。 2. 設置手順（標準シングルエンドシール） 2.1 固定リングアセンブリの取り付け 1. 固定リングの二次シール（Oリング）を固定リングの後ろに装着します。 2. 固定リングをシールチャンバー/グランドに挿入します。回転防止ピンを回転防止スロットに合わせます（強く接触させないでください）。 3. 固定リング面が軸中心線に対して垂直であることを確認します。 4. グランドをリアクターフランジに取り付けます。ボルトを2～3段階に分けて均等に、指定トルクで対角線上に締め付けます。歪みを避けてください。 2.2 回転リングアセンブリの取り付け 1. 軸スリーブ（使用する場合）を軸にスライドさせ、キー溝を合わせ、セットスクリューでメーカーのトルクで固定します。 2. 回転リング、スプリング、ドライブシートをスリーブ/軸に組み立てます。 3. ガイドスリーブを使用してシール面を保護し、アセンブリを所定の位置にスライドさせます。叩いたり無理に押し込んだりしないでください。 4. スプリングが均等に圧縮され、引っかかりがなく、均等な圧力を提供していることを確認します。 5. ドライブセットスクリューを均等に対角線上に締め付け、アセンブリを軸に固定します。 2.3 最終的な位置合わせと確認 1. 手動回転：軸を手で回転させます。スムーズに回転し、引っかかり、異音、過度の摩擦がない必要があります。 2. ランアウトチェック：ダイヤルゲージを使用して回転リング面のランアウトを測定します。最大許容値：≤ 0.05 mm T.I.R. 3. スプリング機能：回転リングを軸方向に押し、引っかからずに自由に跳ね返る必要があります。 4. 操作前に、セットクリップ、ロックピン、輸送ロックをすべて取り外してください。 2.4 カートリッジシール取り付け（該当する場合） 1. カートリッジシールを軸とチャンバーに合わせ、フランジボルト穴が一致していることを確認します。 2. カートリッジを所定の位置にスライドさせます。提供されている場合はセンタリングガイドを使用します。 3. フランジボルトを手で仮締めし、位置合わせをしてランアウト（≤ 0.05 mm）を確認します。 4. 対角線パターンで指定トルクにボルトを締め付けます。 5. 起動前にセットクリップを取り外します。 3. 補助システム接続（ダブルシール/APIプラン） ・デュアルシール（プラン52、53、54）の場合は、フラッシュ、冷却、またはバリアフルードラインを接続します。 ・バリアフルード圧力が設計上のケトル圧力よりも0.05～0.1 MPa高いことを確認してください。 ・配管の漏れを確認し、回路から空気をパージしてください。 4. 設置後のテスト 1. 静圧テスト：設計圧力の1.25倍に加圧し、10～30分保持します。目に見える漏れがないこと。 2. 空運転（オプション）：15～30分間アイドル運転し、熱、騒音、シールの性能を確認します。 3. 初期運転中に異常な熱、振動、または漏れがないか確認します。 5. 重要な設置規則 ・シール部品を叩くために硬い工具を絶対に使用しないでください。 ・研磨されたシール面には絶対に触れたり汚染したりしないでください。 ・均等なトルクのみを使用してください。締めすぎや不均一なボルト締めを避けてください。 ・すべての段階で清潔さを維持してください。 ・メーカー固有の寸法に従ってください（スプリング圧縮 ±0.2 mm）。   嘉兴堡格曼机械密封有限公司 Eメール：doris@mechanicalseal.com.cn Skype：kathysunlin ファックス：86-573-84072317 携帯：86-15381220188 WhatsApp：8615958372402 ウェブサイト： www.industrial-mechanicalseals.com 住所：中国浙江省嘉興市嘉善県干窑鎮万陽衆創城A-5、郵便番号314107

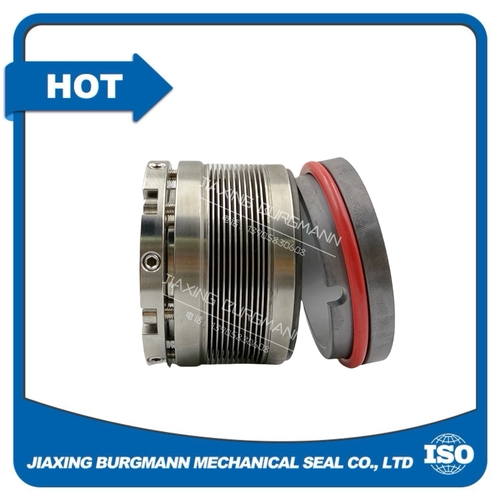

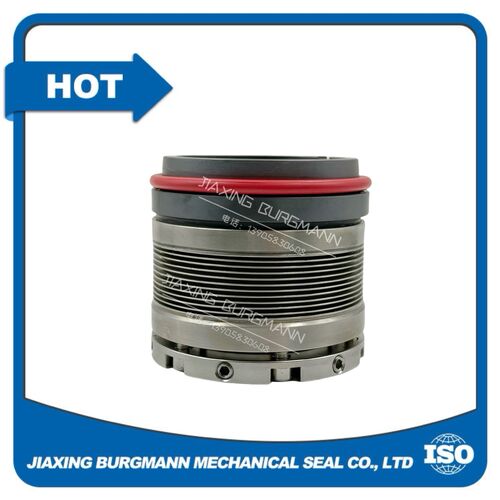

I. コアメリット（従来のバネ式メカニカルシールとの比較） 1. 高温・低温への優れた適応性 • 極端な温度下でも故障しやすい脆弱な部品がない • 高温、低温、温度変動条件下での安定した性能 2. 優れた軸方向の柔軟性と補償能力 • 金属ベローズは弾性要素と二次シールを兼ねる • シャフトの振れ、軸方向の動き、取り付けのずれを効果的に補償する 3. 目詰まりなし・長寿命 • 小さなバネがなく、粒子、結晶、粘性媒体による詰まりの心配がない • 頻繁なメンテナンスと交換を削減 4. 強い耐食性 • 高品質合金（ハステロイ、インコネル、ステンレス鋼など）製 • 腐食性、毒性、危険性のある媒体に適している 5. ゼロリーク・高信頼性 • 一体溶接構造によりリークポイントを最小限に抑える • 可燃性、爆発性、環境に敏感な流体に最適 6. 幅広い圧力・速度範囲 • 高圧・高速の作業条件下で良好な性能を発揮 • 変動する作業負荷下でも安定したシールを維持 II. 操作説明 1. 取り付け要件 • シール面を清潔に保ち、傷をつけない • シャフトとシールキャビティの同心度を確保する • 歪みを避けるため、ファスナーを均等に締め付ける 2. 媒体適合性 • 媒体の特性、温度、濃度に応じて適切なベローズ材質を選択する • 重度の浸食や急速な結晶化を引き起こす媒体には推奨されない 3. 起動・運転 • 本格運転前に低速・低圧で慣らし運転を行う • 乾燥運転は過熱や損傷の原因となるため避ける • 安定した潤滑・冷却条件を維持する 4. メンテナンス・点検 • 定期的に漏れ、異常音、振動がないか確認する • ベローズに亀裂、変形、疲労損傷がないか点検する • 摩耗したシール面やガスケットは速やかに交換する 5. 保管条件 • 乾燥した、ほこりのない、直射日光を避けた環境で保管する • ベローズの変形を引き起こす可能性のある衝突や圧縮を避ける   嘉興ブルグマンメカニカルシール株式会社 Eメール: doris@mechanicalseal.com.cn Skype: kathysunlin ファックス: 86-573-84072317 携帯: 86-15381220188 WhatsApp: 8615958372402 ウェブサイト: www.industrial-mechanicalseals.com 住所: A-5 Wanyangzhongchuangcheng, Ganyao Town, Jiashan county, Jiaxing, Zhejiang, China. 314107

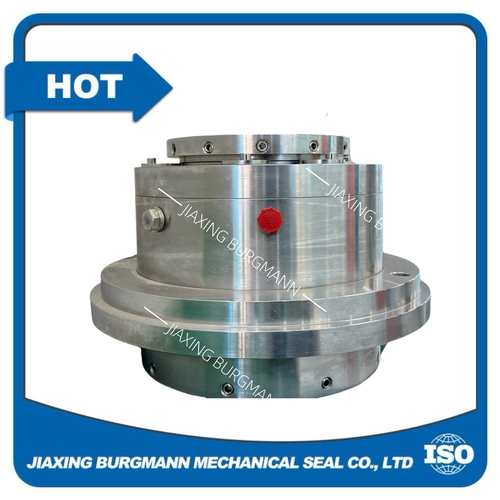

機械密封は,ポンプ,圧縮機,ミキサーなどの回転機械の重要な部品であり,回転部品と固定部品の間の流体の漏れを防止する責任があります.その使用寿命は,運用安定性に直接影響します.設備システム全体の維持コストと生産効率をメカニカルシールの使用寿命をモデル選択の観点から効果的に延長するために,以下の詳細な技術的措置が策定されています.設置と稼働,運用制御,日常保守,および作業条件の最適化 1科学的で合理的なモデル選択と材料のマッチング メカニカルシールが長期にわたって安定して動作できるようにするには,モデルの選択が第一条件です.実際の動作パラメータと介質の特徴に基づいて,包括的なマッチングを行うことが不可欠です.. • 動作パラメータと一致: 機器の動作圧力,温度,回転速度,軸径を正確に計算し確認します.高圧に適した機械密封機を選択する誤ったモデル選択による過負荷操作を避けるため,高温,低温,または高速な作業条件. • 媒体の特性に応じて密封材料を選択します.腐食性のある媒体の場合は,腐食耐性密封端面とシリコンカービードなどの補助密封材料を選択します.末面用ウォルフレムカービード補助シール用には,パーフルーロエラストマー,磨材用には,耐磨性と耐磨性のある材料の組み合わせを優先して,粒子の侵食に抵抗する. • 適用シナリオを考慮する: 大量の塵などの特殊な作業条件のために,単端面,双端面,またはカートリッジの機械密封などの適切な構造形を選択する.簡単に結晶化する密封器の適応性を高めるため 2標準化された設置と運用操作 非標準的な設置は,機械密封器の早期故障の主な原因の1つです. 設置と運用のための技術仕様を厳格に遵守してください. • 設置前検査: 軸,軸柄,密封穴,配合部品の寸法精度,表面の粗さ,磨損度を確認し,変形したり鉄のフィル,塵,汚れを除去するために,すべてのパーツを徹底的に清掃します. • 制御装置の精度: 軸の半径流出が標準を満たし,軸の過剰な偏心と軸移動を避けるようにする.機械式密封スプリングの圧縮量を厳格に制御し,過度の圧縮により端面が過剰に磨かれ,または圧縮不足により漏れを防ぐ. 密封器の回転部と静止部間の高濃度を保証する密封端面の高度な平行性により,不均等なストレスや部分的な磨きを避ける. • 精油前処理:初期起動中に乾燥摩擦損傷を避けるために,設置前に,シールエンド顔と補助シールに清潔な潤滑油または互換性のある介質の薄い層を塗り. 3. 操作条件を最適化して異常な操作を避ける 安定した運用条件は,機械密封器の磨きと損傷を大幅に軽減し,様々な異常な作業状態を回避することができます. • 乾燥摩擦を防止する: 密封端面の十分な潤滑と洗浄を常に確保する. 潤滑が不十分な設備のために特別な洗浄管を設定する.摩擦の熱を取り除き,ブロック不純物. • 動作パラメータを安定させる: 動作圧力,温度,速度の頻繁な変動を避ける. 急な負荷変化,頻繁な起動と停止,無効運転を防ぐ.密封端面に熱ショックと機械的な衝撃を引き起こす. • 汚れ の 侵入 を 阻止 する: 固体 の 粒子 や 沈殿物,その他の 汚れ が 密封 穴 に 入る こと を 防止 する ため,器具 の 入口 に フィルター,シッター,その他 の 装置 を 設置 する.密封端面の傷や磨きを避けるため. • 媒体の結晶化とスケーリングを制御する: 結晶化とスケーリングに敏感な媒体の場合は,適切な洗浄,冷却,密封端面に結着し,密封が故障するのを防ぐための保温措置. 4定期的な日々のメンテナンスと時速の故障処理 機械密封器の潜在的な欠陥を事前に検出し対処するために標準化された保守管理を実施する. • 定期 的 に 検査 する: 装置 の 動作 の 間 に 漏れ,異常 な 騒音,振動,過熱 の 原因 を 定期的に 検査 する.密封孔の温度と流水システムの状態をリアルタイムに監視する. • 定期的な保守: 作業サイクルと作業条件に応じて定期的な保守計画を策定し, 磨かれた密封端面,損傷した補助密封物,また (水) の泉も,弾性要素の圧縮状態をチェックし調整する. • 異常 の 障害 を 及ばない 処理: わずかな 漏れ,異常 な 温度 上昇,その他 の 問題 が 発見 さ れ たら,欠陥のある作業を継続するのではなく,すぐに検査のために機械を停止細かい欠陥が拡大して機械密封器を完全に損傷するのを防ぐために 5合理的な保管とスペアパーツ管理 機械用シール用の備品では,設置前に性能低下を防ぐために科学的な保管も重要です. • 保存環境を制御する: 乾燥し,涼しく,塵のない環境で保管し,直接日光,高温,高圧を避ける.補助密封器や弾性部品の腐蝕. • 密封端面を保護する: 衝突や傷害を避けるため,密封端面を保護蓋で覆う. 設置前に元のパッケージを任意に分解しないでください. • 交換部品の使用を回転させる: 封印部品の性能障害につながる長期の空置保管を避けるために,交換部品の"先入先出"の原則に従う.   ジャクシング・ブルグマン・メカニカル・シール株式会社 メール:ドリス@メカニカルシール.com.cn スカイプ: キャシーサンリン ファックス: 86-573-84072317 マブ: 86-15381220188 WhatsApp: 8615958372402 メール番号: ウェブサイト: www.industrial-mechanicalseals.com (産業機械シールサイト) 追加:A-5 ワンヤンジュンチュアンチェン, ガンヤオタウン, ジーアシャン郡, ジーアシン州, ゼジアン, 中国. 314107

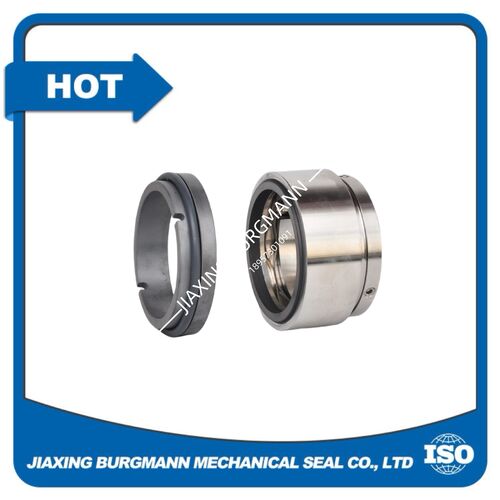

バランスのとれた機械密封器は 回転装置のための優れた密封ソリューションであり, 性能,効率,要求の高い産業用アプリケーションの好ましい選択になります不均衡シールとは異なり,シール面の液圧負荷を戦略的に削減し,運用条件に合わせて変革の利点を発揮します. 寿命 が 延長 さ れ,磨き が 減少 する 均衡 の ある 密封 装置 は,水力 式 の 閉じる 力 を 最小 に する こと に よっ て,交配 表面 の 間 の 摩擦 や 磨き を 劇 的 に 軽減 する.このデザインは,通常,不均衡な代替品と比較して,シール寿命を300~500%延長します高圧下でも,面負荷は安定し,急速な劣化を防止し,時間の経過とともに一貫したパフォーマンスを保証します. 優れた高圧容量 バランスのとれた密封器は,バランスがとれない設計が失敗する高圧環境 (通常50psi/3.4bar以上) で優れている.それらの水力均衡は,変動する圧力を通して安定した顔接触を維持する.精製工場などの重要な用途での漏れリスクを排除する化学工場や高圧ポンプシステムです.この汎用性により,異なる圧力範囲にわたる特殊密封器の必要性がなくなります. エネルギー 効率 の 向上 摩擦の減少は,直接的に電力消費の減少に繋がります.バランスシールには,バランスシールに比べて,動作エネルギーが大幅に少なくなります.通常は従来の包装密封器の10~50%に過ぎません継続的な運用により,この効率はエネルギーコストを大幅に削減し,持続可能性の目標に合致します. 低温生成と熱安定性 密封 面 の 摩擦 が 少なく なけれ ば なら ない の で,熱 の 安定 性 は 材料 の 劣化 を 防止 し,隣接 する 部品 (軸承,密封 器) を 保護 し,冷却 システム の 要求 を 軽減 し ます.低温 の 操作 温度は,流体 の 特性 を 維持 する温度に敏感なプロセスに理想的なバランスのとれたシールです. より 信頼性 が 向上 し,漏れ を 防止 する 安定した表面圧力は 変動する条件下で 信頼性の高い密封を保証し 計画外の停止時間を劇的に削減します製品の損失を防ぐこと予測可能な性能により,費用のかかる緊急修理を回避し,主動的なメンテナンスのスケジュールが可能になります. 汎用性 と 適用 に 適性 バランスのとれた密封は腐食性のある化学物質,高低温,低潤滑性のある液体に対して信頼性があります 高速,真空条件,攻撃的な環境に適応します石油化学から製薬までこの広範な適用性は,設備全体でシールタイプを標準化することによって,在庫管理を簡素化します. 経済 的 な 益 初期コストは高くなるかもしれませんが,長期的節約は優れています: メンテナンスが減少し,交換が少なく,エネルギー消費が少なく,製品の損失が最小限に抑えられるため,最初の1年以内に ROI を得ることができます.リスペアパーツの在庫が減り,調達が簡素化されれば,コスト効率がさらに向上します. 結論 バランスのとれた機械密封器は 耐久性,効率性,信頼性の 魅力的な組み合わせを提供します性能を求める近代的な産業作業にとって不可欠なものとする高圧,高価値,または重要なアプリケーションでは,それらは単にアップグレードだけでなく,運用の卓越性への必要な投資です.     ジャクシング・ブルグマン・メカニカル・シール株式会社 メール:ドリス@メカニカルシール.com.cn スカイプ: キャシーサンリン ファックス: 86-573-84072317 マブ: 86-15381220188 WhatsApp: 8615958372402 メール番号: ウェブサイト:www.industrial-mechanicalseals.com (産業機械シールサイト) 追加:A-5 ワンヤンジュンチュアンチェン, ガンヤオタウン, ジーアシャン郡, ジーアシン州, ゼジアン, 中国. 314107
